机架式前端设备
机架式前端设备
当前位置：金年会jinnian > 产品中心 > 传输建设 > HFC产品
机架式前端设备
| 设备类型 | 下行直调光发 | 下行外调光发 | 下行光收 | 上行光收 |
| 产品型号 | TFT1000M | TFT1550D | TFR7800J | TRR7800L |

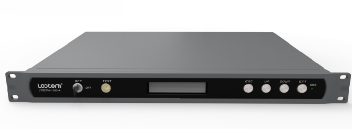

| 产品图片 |
 |
 |
 |
 |
| 波长(nm) | 1310/1550 | 1550±10 | 1200～1600 | 1200～1600 |
| 频率范围(MHz) | 47～860/1000 | 47～860/1000 | 47～860/1000 | 5～200 |
| 平坦度(dB) | ±0.5 | ±0.5 | ±0.75 | ±0.75 |
| 插入损耗(dB) | NA | NA | NA | NA |
| 输入反射损耗(dB) | ≥16 | ≥16 | ＞45 | ＞45 |
| 输出反射损耗(dB) | ＞45 | ＞45 | ≥16 | ≥16 |
| 输入光功率范围(dBm) | NA | NA | -8～+2 | -27～+2 |
| 光AGC范围(dBm) | NA | NA | -6～+2可选 | -10～+1 |
| 输入电平典型值(dBµV) | 77 | 80 | NA | NA |
| 输入电平范围(dBµV) | 72～82 | 75～85 | NA | NA |
| 输出电平(dBµV) | NA | NA | ≥96 *5 | ≥100 *7 |
| 输出光功率(dBm) | 6～14 | 7～10 | NA | NA |
| 衰减调节范围(dB) | 0～20 *1 | 0～20 *1 | 0～20 | 0～20 |
| 斜率调节范围(dB) | NA | NA | 0～18 | NA |
| 隔离度(dB) | ≥50 *2 | ≥50 *2 | NA | ＞70 |
| C/N(dB) | ≥51 *3 | ≥52 *3 | ≥51 *3 | NA |
| CTB(dB) | ≥65 *3 | ≥66 *3 | ≥65 *3 | NA |
| CSO(dB) | ≥61 *3 | ≥66 *3 | ≥61 *3 | NA |
| 动态范围@NPR≥30dB(dB) | NA | NA | NA | ≥20 |
| 输入RF端口数 | 2 *2 | 2 *2 | NA | NA |
| 输出RF端口数 | NA | NA | 1或2 | 1～4 |
| 输入光口数 | NA | NA | 1或2 *6 | 1～4 |
| 输出光口数 | 1 | 1或2 | NA | NA |
| RF接头类型 | 公制或英制 | 公制或英制 | 公制或英制 | 公制或英制 |
| 光接头类型 | SC/APC or FC/APC | SC/APC or FC/APC | SC/APC or FC/APC | SC/APC or FC/APC |
| 工作模式 | AGC、MGC | AGC、MGC | AGC、MGC | AGC、MGC |
| 功耗(W) | ＜15 | ＜50 | ＜12 | ＜10 |
| RF检测 | 支持 | 支持 | 支持 | 支持 |
| 工作温度范围(°C) | -20～+60 | -20～+60 | -20～+60 | -20～+60 |
| 工作湿度范围(%) | 5～95 *4 | 5～95 *4 | 5～95 *4 | 5～95 *4 |
| 切换时间(ms) | NA | NA | NA | NA |
| MTBF(小时) | ＞10万 | ＞10万 | ＞10万 | ＞10万 |
| 外形尺寸(mm) | 485×43×300 | 485×43×300 | 485×43×300 | 485×43×300 |
|
注：1.工作在MGC状态时； 2.具备-12dB高隔离度插入口，与主口间隔离度≥50dB； 3.按照《GYT 143-2000 有线电视系统调幅激光发送机和接收机入网技术条件和测量方法》A类要求进行测试； 4.无冷凝； 5.两口输出状态； 6.两路光输入时具备光输入备份功能； 7.-10dBm接收时； 8.输出光功率支持向下调节3dB，向上调节0.5dB，步进为0.5dB； 9.8至32路输出口功率； 10.广播输入光功率； 11. 广播和插播复用后输出时两者之间的差值，自动调节时，插播光功率较广播光功率低6dB。 |
||||
| 设备类型 | 光放大 | 光开关 | 射频开关 | 下行插播型光发 | 铒镱大功率光放 |
| 产品型号 | LTEDFA-1550 | LTSW-2 | RF1200 | TFT1550N | TOA-1000-F |
| 产品图片 |
 |
 |
 |
 |
 |
| 波长(nm) | 1530～1565 | 1250～1610 | NA | 1550±20 | 1540～1565 |
| 频率范围(MHz) | NA | NA | 47～1000 | 47～860或1000 | NA |
| 平坦度(dB) | NA | NA | ±0.75 | ±0.5 | NA |
| 插入损耗(dB) | NA | ≤2.0 | ≤2.0 | 1 | |
| 输入反射损耗(dB) | ≥60 | ≥55 | ≥16 | ≥16 | ≥60 |
| 输出反射损耗(dB) | ≥60 | ≥55 | ≥16 | ＞45 | ≥60 |
| 输入光功率范围(dBm) | -10～+10 | -10～+24 | NA | -5～10 *10 | -5～10 |
| 光AGC范围(dBm) | NA | NA | NA | NA | NA |
| 输入电平典型值(dBµV) | NA | NA | NA | NA | NA |
| 输入电平范围(dBµV) | NA | NA | 96～106 | 75～95 | NA |
| 输出电平(dBµV) | NA | NA | NA | NA | NA |
| 输出光功率(dBm) | 10～25 | NA | NA | 6～14 | 10～22 *9 |
| 衰减调节范围(dB) | -3～0.5dB | NA | NA | 0～8 *11 | -3～+5dB |
| 斜率调节范围(dB) | NA | NA | NA | NA | NA |
| 隔离度(dB) | ≥45 | ≥50 | ≥70 | NA | ≥45 |
| C/N(dB) | ≥51 | NA | NA | ≥51 *3 | ≥51 |
| CTB(dB) | ≥63 | NA | NA | ≥65 *3 | ≥63 |
| CSO(dB) | ≥63 | NA | NA | ≥61 *3 | ≥63 |
| 动态范围@NPR≥30dB(dB) | NA | NA | NA | NA | NA |
| 输入RF端口数 | NA | NA | 2 | 1 | NA |
| 输出RF端口数 | NA | NA | 1 | NA | NA |
| 输入光口数 | 1 | 2 | NA | 1 | 1～2 |
| 输出光口数 | 1～2 | 1 | NA | 1 | 8～32 |
| RF接头类型 | NA | NA | 公制或英制 | 公制或英制 | NA |
| 光接头类型 | SC/APC 或 FC/APC | SC/APC 或 FC/APC | NA | SC/APC 或 FC/APC | SC/APC 或 FC/APC |
| 工作模式 | NA | Auto、Manual | Auto、Manual | AGC、MGC | NA |
| 功耗(W) | ＜11 | ＜5 | ＜1 | ＜20 | ＜30 |
| RF检测 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 工作温度范围(°C) | -20～+60 | -20～+60 | -20～+60 | -20～+65 | -20～+65 |
| 工作湿度范围(%) | 5～95 *4 | 5～95 *4 | 5～95 *4 | 5～95 *4 | 5～95 *4 |
| 切换时间(ms) | NA | ＜10 | ＜15 | NA | NA |
| MTBF(小时) | ＞10万 | ＞10万 | ＞10万 | ＞10万 | ＞10万 |
| 外形尺寸(mm) | 485×43×300 | 485×44×362 | 485×43×300 | 483×44×348 | 483×44×348 |
|
注：1.工作在MGC状态时； 2.具备-12dB高隔离度插入口，与主口间隔离度≥50dB； 3.按照《GYT 143-2000 有线电视系统调幅激光发送机和接收机入网技术条件和测量方法》A类要求进行测试； 4.无冷凝； 5.两口输出状态； 6.两路光输入时具备光输入备份功能； 7.-10dBm接收时； 8.输出光功率支持向下调节3dB，向上调节0.5dB，步进为0.5dB； 9.8至32路输出口功率； 10.广播输入光功率； 11. 广播和插播复用后输出时两者之间的差值，自动调节时，插播光功率较广播光功率低6dB。 |
|||||
